ホーム設計、製造、流通ソリューション > 自動ネスティングSpeed Nest
製品概要


Speed Nest ネスティングも高速の時代へ

多彩な機能であらゆる素材のCADデータに対応し、わずか3秒で高速に配置します。
多品種少量モード、品種最適モード等、目的に応じたネスティングが可能です。

Speed Nest ネスティング作業をより高速に
あらゆる場面でご使用頂けるように、お客様のご要望にしたがって、他のネスティングソフトにはない数々の機能を幅広く取り入れています。その中から、他の製品ではない珍しい機能をご紹介します。

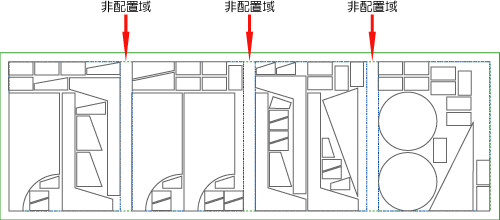

素材内の領域分割ネスティング部品切り出し後の廃材を容易に分断できるように、帯状の非配置域を残す事が出来ます。このように帯状に残す事によって材質やニーズに応じたネスティング部品切り出しに役立ちます。

Speed Nest 非配置域

Speed Nest 残材削減と操作削減を実現するシステム
・同一部品を同一素材に配置して、機械的性質のバラツキを抑える。

Speed Nest 部品配置

・生産を急がない部品を空き領域を生じた時に配置して無駄を減らす。
・特定部品について、部品間隔を変えて配置する。

Speed Nest 部品配置

等々、スピードネスト特有の機能が数多くあります。

製品特徴


1. 部品データ読み込みにDXF(R14)、DWG(R14)を使用可能です。
これらのデータの読み取りが可能になる事により部材を製作するCADを選びません。
2. 超高速処理(従来ソフトの10分の1)
3. 多品種少量、小品種多量などの部品に応じたモード
4. 不定形残材データーの保存と残材への再配置処理
5. 短形あるいはコイル材における最適素材寸法の選択
6. 共通切断、多本トーチなどの特殊な配置処理も可能
7. アプローチ、コーナーループなどの特殊に外周部品も配置
8. 素材や部品の使用優先順位の指定
9. その他、配置開始点、開店指定、孔部配置、千鳥配置など多彩な機能。

Speed Nest 簡単設定らくらく操作

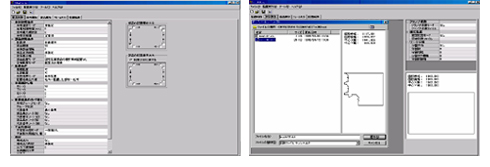

Speed Nest 配置制御 素材選択

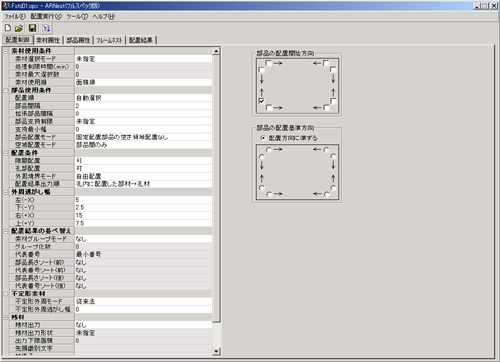

  1.配置制御
部材の配置方法、間隔等を 設定します
2.素材選択
DXFファイル等から素材を選択できます。

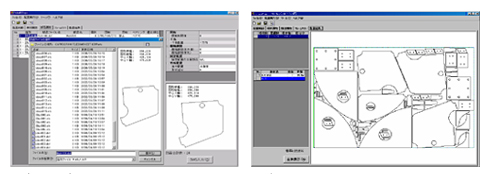

Speed Nest 部品選択 実行
  3.部品選択
配置する部品とその個数、
配置角度等を選択します。

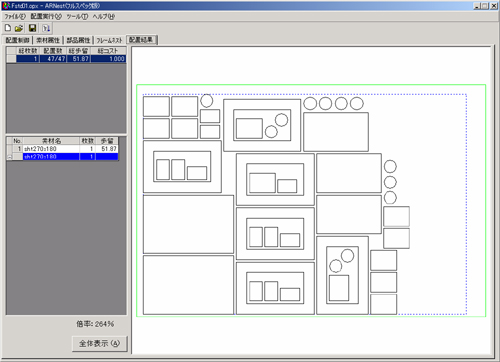

4.実 行
多品種少量モード、品種最適モード等、
目的に応じたプログラムを実行できます。
実行後の出力データは、DXF(R14)ですので
他のCADシステムとのやり取りがスムーズです。

製品仕様


Speed Nest 豊富なデータ量と瞬時にデータを呼び出すことができます。
仕様
  • 直線、円弧、楕円弧、点列などで構成された部品図形
  • 部品の種類:最大30000種、
    部品の配置数:最大30000個
  • 素材の種類:最大100種、
    素材の使用枚数:最大10000枚
  • 1図形の頂点数:最大5000点(要素数と同意)
  • 孔材の中に孔材を繰り返し多重配置可能
  • 文字のような複数の外周で構成された
    部品図形も配置可能
  • 部品データ作成と配置結果利用に、
    DXF(R14)を使用可能
Speed Nest 部品図形
Speed Nest 部品図形
価格
本商品はお客様の動作環境、作業内容によりカスタマイズが可能な商品でございますので、価格はお客様とご相談の上、決定させていただいております。
